Magnetic Signal Wheel
磁信号轮
产品介绍

⚫ 高精度 ⚫ 替代金属轮,极大降低箱体重量 ⚫ 设计灵活,可满足多种环境应用

磁信号轮一般安装与变速箱内的输入轴或输出轴上,由数十对磁极组成。由输入轴或输出轴带动磁信号轮转向或反向旋转。通过磁性信号轮上的磁对极旋转改变对配传感器端接收磁场。从而使传感器能够准备识别转速的方向及大小。

磁信号轮对配传感器,用的是霍尔传感器: 霍尔传感器核心是固体材料中的载流子在外加磁场中运动时,因为受到洛仑兹力的作用而使轨迹发生偏移,并在材料两侧产生电荷积累,形成垂直于电流方向的电场,最终使载流子受到的洛仑兹力与电场斥力相平衡,从而在两侧建立起一个稳定的电势差即霍尔电压。芯片内置电路通过转换将电信号转换为脉冲信号被 ECU 接受。ECU 通过读取脉冲信号个数及脉冲宽度识别轮子的转速及转向。

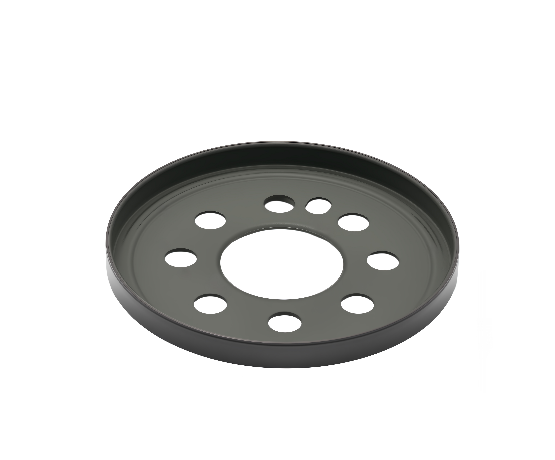

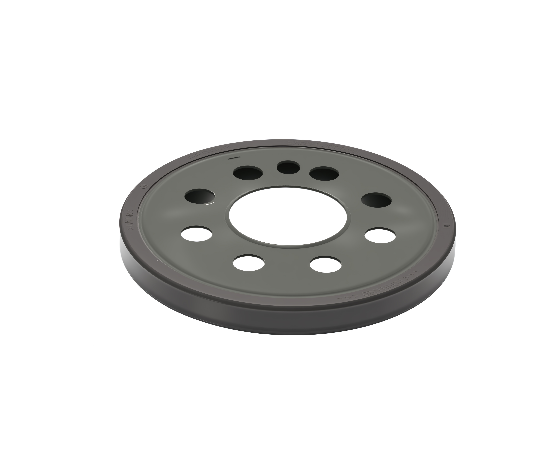

磁信号轮

磁信号轮主要应用于汽车的发动机及变速箱 上,其拥有高分辨率信号强,抗油,抗化学 品,优异的耐温性能,以及无需额外成品的定制磁极宽度和型式,以及拥有较轻的质量 降低整车重量,让其在近些年被广泛应用。
