PRND Gear Sensor

PRND档位传感器

高精度，低温漂

产品介绍

⚫ 可靠性高、重复性好 ⚫ 结构简单，安装方便 ⚫ 产品结果严苛的试验验证，并有大量应用经验。

产品功能产品原理产品示意图产品应用

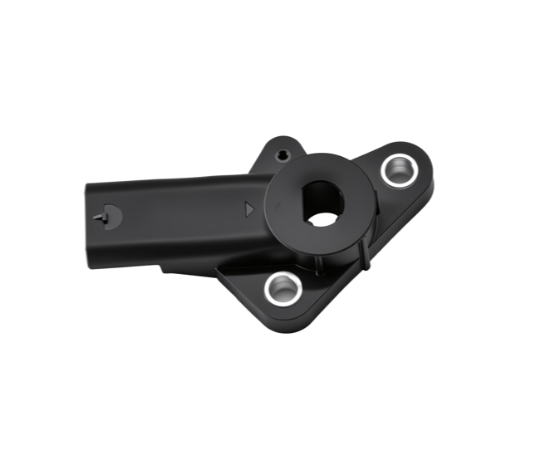

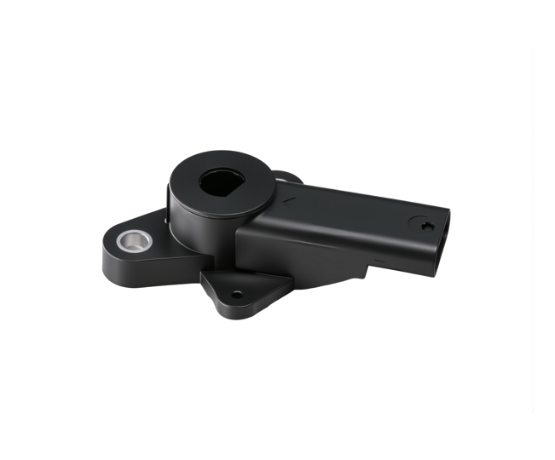

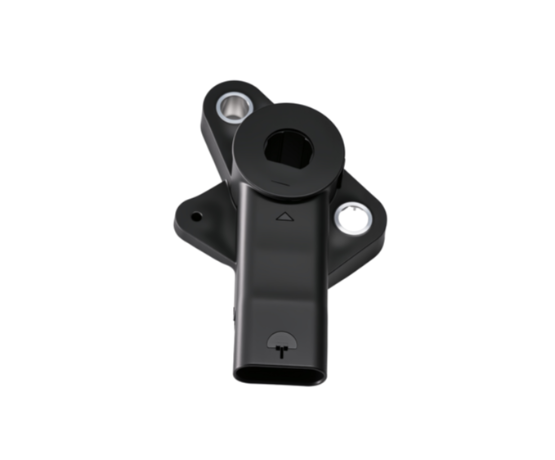

PRND 档位传感器主要由转子和壳体装配而成，其中转子和客户转动轴配合，跟随转动轴转动，壳体安装固定在变速箱壳体上，其中转子包含磁铁，壳体内部包含芯片及 PCB，并且壳体还包含接插件与整车线束连接。

传感器内部转子带动磁铁转动，芯片感应到的磁场发生变化。芯片会根据磁场角度的变化，转化为内部的模拟信号。芯片内部通过处理电路将模拟信号转为数字信号，对外输出占空比信号。

档位传感器是汽车变速箱控制系统里的一个元器件。该传感器被安装在变速箱壳体上，对配的换挡轴带动磁铁一起旋转，传感器通过磁铁发散的磁场变化输出不同信号，反馈于 TCU。 PRND档位传感器实用与各种自动挡变速箱，目前已经在各大主机厂大批量供货。
